BENDUNGAN-BENDUNGAN DI KALTIM

BENDUNGAN MANGGAR
Bendungan Manggar terletak di KM 12 ke arah Kota Samarinda dari Kota Balikpapan termasuk wilayah desa Karang Joang. Luas DAS Manggar 50.00 KM² dan luas genangan air normal 446,5 Ha. Panjang Bendungan Utama 300 m dan panjang tanggul 600 m. Waduk Manggar merupakan sumber air utama Kotamadya Daerah Tingkat II Balikpapan Kapasitas waduk 16,3 juta m3. Bendungan Manggar ini telah mengalami peningkatan dimulai sejak Tahun Anggaran 1998/1999 dan hingga akhir tahun 2004.

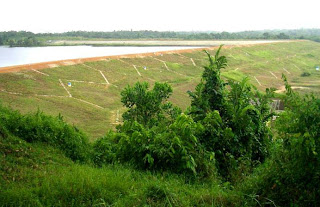

Bendungan Manggar




















Bangunan Intake setelah ditinggikan















Bangunan Pelimpah


BENDUNGAN SAMBOJA

Awal mulai dibangun tahun 1959 hingga tahun 2005 secara bertahap dari dana APBN dan dana bantuan. Air yang ditampung berasal dari Sungai Serayu dengan luas daerah tangkapan sebesar 22 KM². Tipe bendungan urugan tanah homogen, lebar puncak 7 m, panjang bendungan 400 m, dengan tinggi maksimum 5 m .

Bendungan ini berfungsi untuk peningkatan irigasi, yang mengairi areal persawahan seluas 1.167 Ha di Kabupaten Kutai Kertanegara. Terletak 55 KM arah utara Kota Balikpapan, di Desa Karya Jaya, Kecamatan Samboja.











Situasi Bendungan di Samboja & Bangunan Bendungan Samboja


BENDUNGAN LEMPAKE
Lokasi di Desa Lempake, Samarinda. Berada 15 KM dari muara Sungai Karang Mumus. Dibuat tahun 1999, tinggi bendung 6,55 m dari dasar bendung. Berfungsi sebagai intake daerah irigasi seluas 373 Ha.






















BENDUNGAN PENGENDALI (BENDALI) I, II DAN III

Merupakan bangunan pengendali banjir Kota Balikpapan. Telah dibangun Bendali I, dan Bendali II. Tahun ini direncanakan akan dibangun Bendali III.

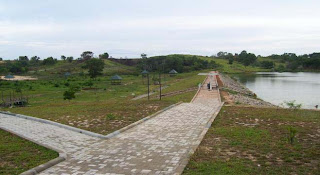

Bendali I
Panjang Bendungan utama 194,2 m.
Tinggi bendungan 6 m.
Lebar puncak bendungan 4 m.
Tubuh bendungan timbunan tanah urugan (homogen).
Luas genangan waduk 10.94 Ha.
Volume tampungan efektif 191.491,50 m³.
Efektif reduksi banjir (Q1000) 64,9%.

Bendali II
Panjang Bendungan utama 165,12 m.
Tinggi bendungan 12 m.
Lebar puncak bendungan 4 m.
Tubuh bendungan timbunan tanah urugan (homogen).
Luas genangan waduk 7,35 Ha.
Volume tampungan efektif 341.244 m³.
Efektif reduksi banjir (Q1000) 50,33%.

Rencana Bendali III
Panjang Bendungan utama 144,5 m.
Tinggi bendungan 6,5 m.
Lebar puncak bendungan 4 m.
Tubuh bendungan timbunan tanah urugan (homogen).
Luas genangan waduk 12,80 Ha.
Volume tampungan efektif 245.000 m³.
Efektif reduksi banjir (Q1000) 68,51%.
